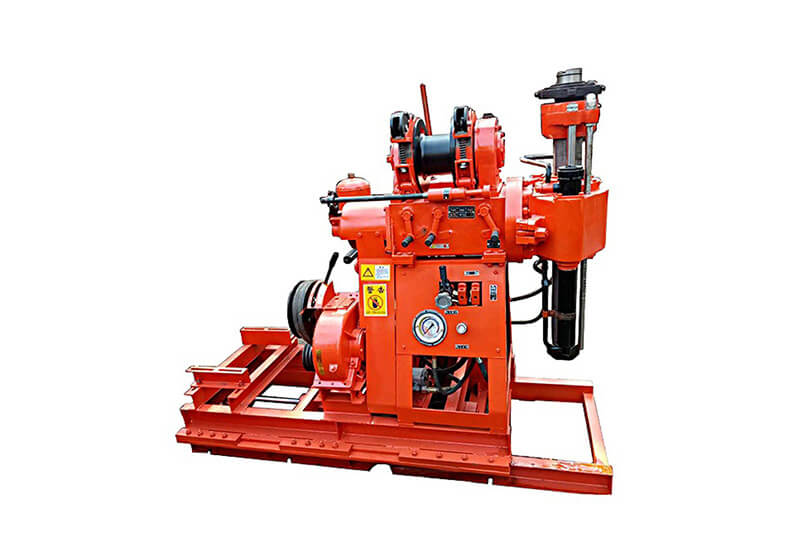

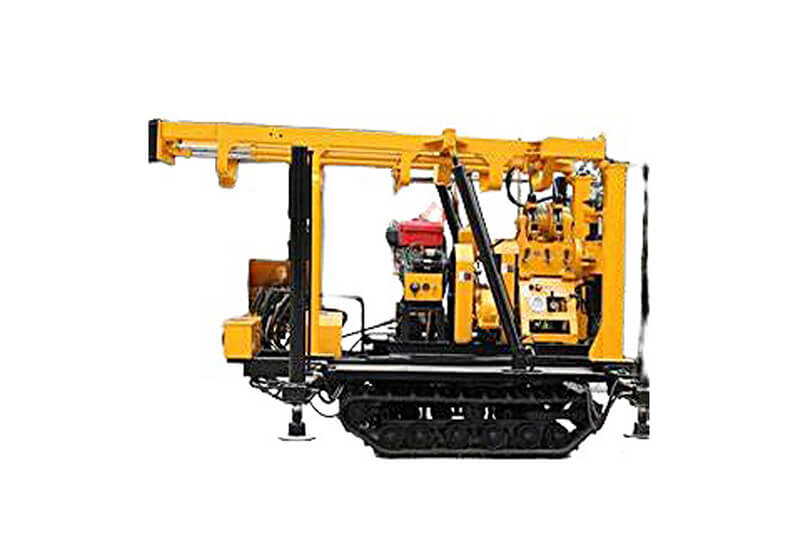

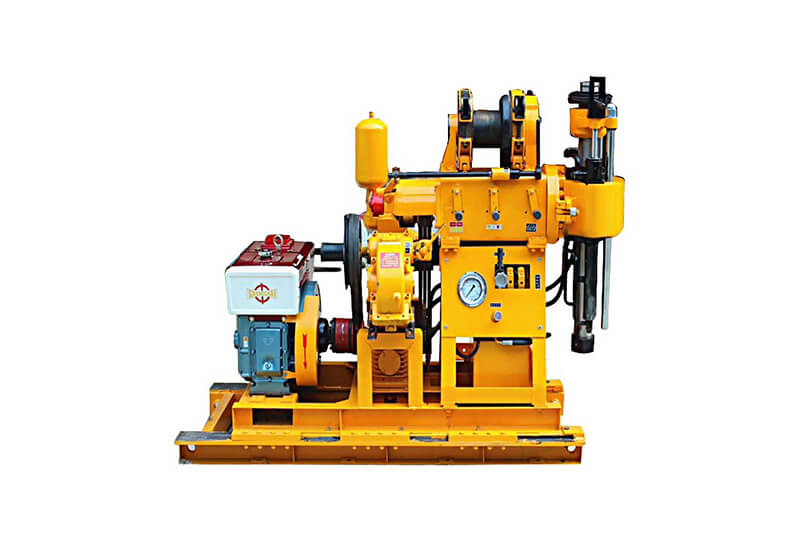

Profundidad de perforación: 100-300 m
Diámetro del tubo: 42, 50 mm
Diámetro de apertura: 75, 91, 110, 130, 150, 300 mm
Diámetro final del orificio: 46, 75 mm.
Peso de la perforadora (sin incluir la potencia): 500 kg, 585 kg, 750 kg.
La plataforma de perforación con extracción de testigos es una plataforma de perforación de alimentación hidráulica muy utilizada que se caracteriza por su alta potencia, gran fuerza de elevación y alta transmisión de par. Es adecuada para la exploración geológica, la perforación geológica con extracción de testigos, pequeños agujeros de inyección, agujeros de voladura y pequeños agujeros para pozos de agua en edificios como ferrocarriles, obras hidráulicas, puentes y cimientos de presas. Se pueden seleccionar brocas de diamante, brocas de aleación y brocas de grano de acero para la perforación en función de las diferentes formaciones geológicas.
1. Equipada con un mecanismo de alimentación por presión de aceite, la perforadora tiene una alta eficiencia.
2. El par de rotación es grande y el diámetro de la abertura es grande.
3. Equipada con un mecanismo de sujeción de bola, puede lograr una inclinación continua del poste con alta eficiencia.
4. La perforadora tiene una estructura compacta, volumen pequeño, peso ligero, gran capacidad de descomposición y es fácil de reubicar. 5. Adopta varillas de perforación activas grandes y varillas guía dobles para aumentar la estabilidad.

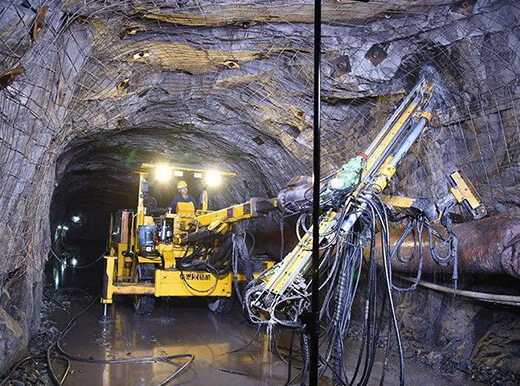

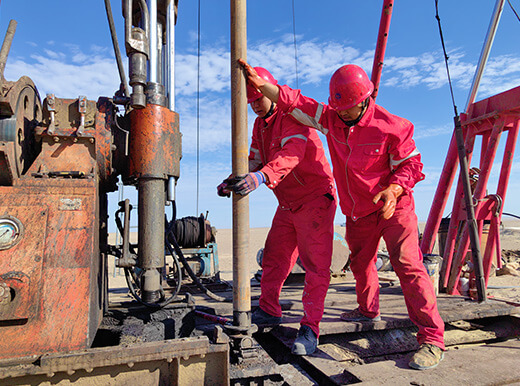

• Exploración geológica: las plataformas de perforación con extracción de testigos desempeñan un papel importante en el estudio y la exploración de minerales sólidos metálicos y no metálicos. Pueden ayudar a determinar la ubicación y el tamaño de los yacimientos minerales, lo que proporciona una base para el desarrollo de los recursos minerales.
• Exploración geológica de ingeniería: en la exploración geológica de ingeniería, las plataformas de perforación de núcleos se utilizan para obtener muestras de capas de roca y suelo subterráneas que ayudan a los ingenieros a comprender la estabilidad y la capacidad de carga de los cimientos, con el fin de proporcionar una base científica para el diseño y la construcción.

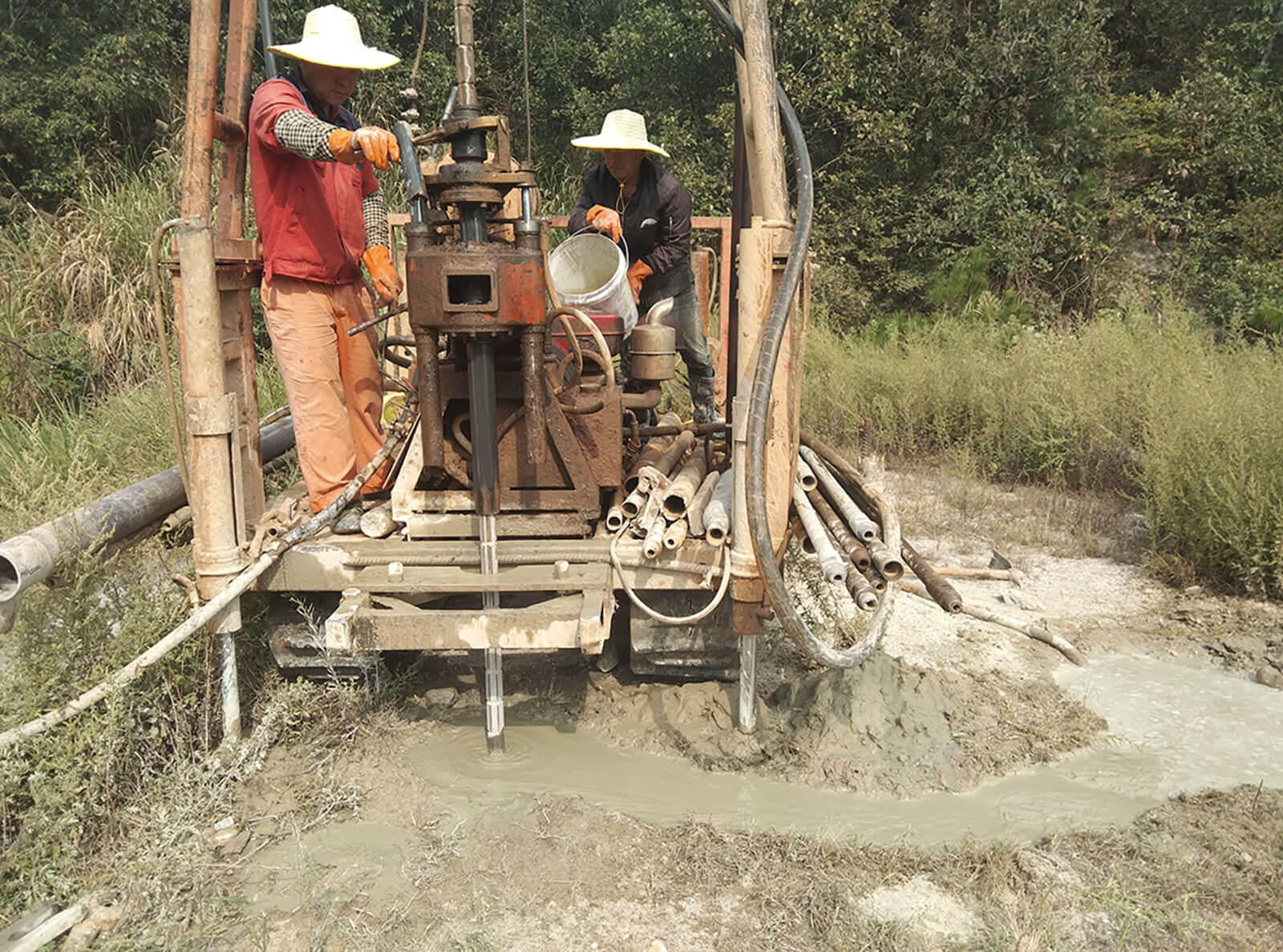

• Perforación de pozos de agua: las plataformas de perforación de núcleos también se utilizan habitualmente para perforar pozos de agua, especialmente cuando se necesitan pozos profundos para extraer agua, y pueden proporcionar muestras de agua de alta calidad e información sobre la formación.
• Otras aplicaciones: Las perforadoras de núcleo se utilizan ampliamente en la prospección y exploración geológica, la ingeniería de cimentaciones, la conservación del agua y la energía hidroeléctrica, y los estudios de ingeniería de túneles, y son adecuadas para la perforación y exploración de núcleos en zonas montañosas, boscosas, mesetas y otras áreas con terrenos complejos y transporte inconveniente.
|
XY-1A |
GK-200 |
GK-300 |
|
|
Drill Rig |
|||
|
Drilling depth |
100、 180m |
200、 150、 100、70、 50、 30m |
300m、 200m、 150m、 100m、80m |
|
Pipe diameter |
42mm |
42mm |
50mm |
|
Opening diameter |
150mm |
75、91、 110、 130、 150、 300mm |
75mm、91mm、 110mm、 130、 150 |
|
Final hole diameter |
46、75mm |
|
|
|
Hole dip Angle |
90°-75 |
90°-75 |
90°-75 |
|
Rig profile dimensions (L x W x H) |
1710x850 x 1340(mm) |
1730x860x1360(mm) |
1370x1030x1270(mm) |
|
Rig weight (excluding power) |
500kg |
585kg |
750kg |
|
Shift stroke |
350mm |
|
|
|
Gyrator |
|||
|
Vertical shaft speed (5th gear) |
1010、790、470、 295、140r/min |
115、 230、 505、1010r/min |
85、 125、 230、 375、 560、 1000r/min |
|
Vertical shaft travel |
450mm |
450mm |
450mm |
|
Max moving speed of vertical shaft up without load |
0.05m/s |
0.05m/s |
0.05m/s |
|
Max downward movement speed of vertical shaft without load |
0.067m/s |
0.067m/s |
0.067m/s |
|
Max feed pressure of vertical shaft |
15KN |
15KN |
39KN |
|
Max lifting gravity of vertical shaft |
25KN |
25KN |
45KN |
|
Windlass |
|||
|
Max lifting force (single rope) |
15KN |
20KN |
20KN |
|
Drum speed |
121、76、 36r/min |
20、 39、85、 170r/min |
20、 39、85、 170r/min |
|
Winding circular velocity |
0.166、0.331、0.733、 1.465mks |
0.172、0345、0.738、 1.476ms |
0.18、0.3、0.54、0.86、 1.3ms |
|
Winding diameter |
140mm |
140mm |
145mm |
|
Wire rope diameter |
9.3mm |
9.3mm |
13mm |
|
Wire rope capacity |
35m |
40m |
35m |
|
Lock diameter |
252mm |
|
|
|
Brake band width |
50mm |
|
50mm |
|
Oil Pump |
|||
|
Model number |
YBC-20/125 |
YBC-20/125 |
YBC-30/80 |
|
Rated pressure |
12.5Mpa |
12.5Mpa |
8Mpa |
|
Flow rate |
20ml/r |
20ml/r |
30ml/r |
|
Rated speed |
1500r/min |
800-2500r/min |
1500r/min |
|
Engine (diesel engine or electric motor) |
|||
|
Diesel engine type |
ZS1105 |
ZS1115 |
L28N |
|
Rated power |
13.3KW |
16.2KW |
20KW |
|
Rated speed |
2200r/min |
2200r/min |
2200r/min |
|
Motor type |
Y132M-4 |
Y160M-4 |
Y160L-4 |
|
Rated power |
7.5KW |
11KW |
15KW |
|
Rated speed |
1440r/min |
1460r/min |
1440r/min |
