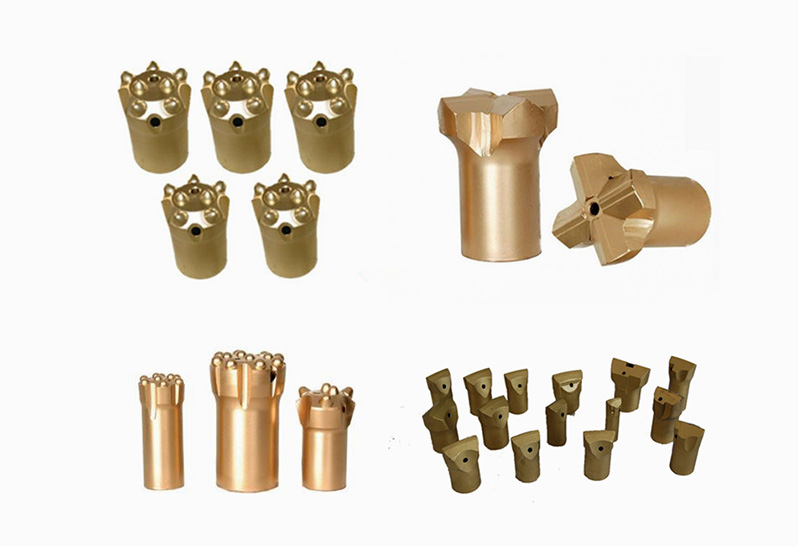

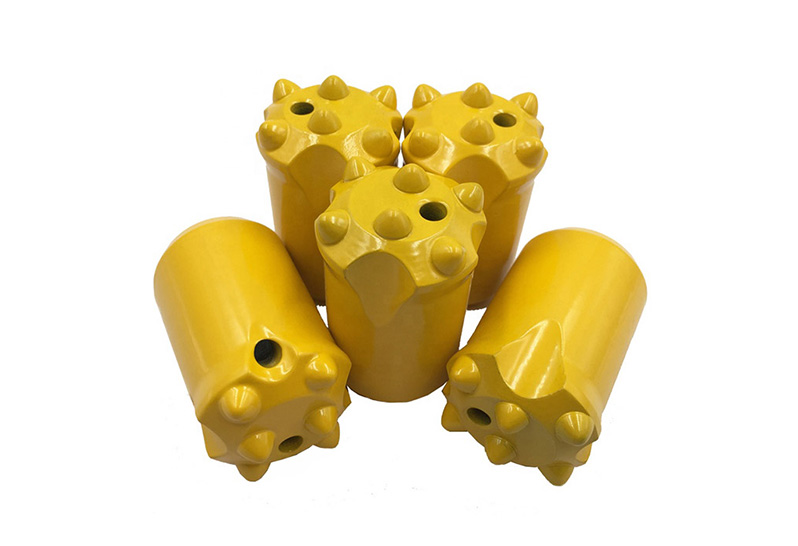

Tipo: Broca
Tipo de máquina: Herramienta de perforación
Material: Acero aleado + partículas de diamante
Tipo de procesamiento: Forja
Uso: Minería de minerales

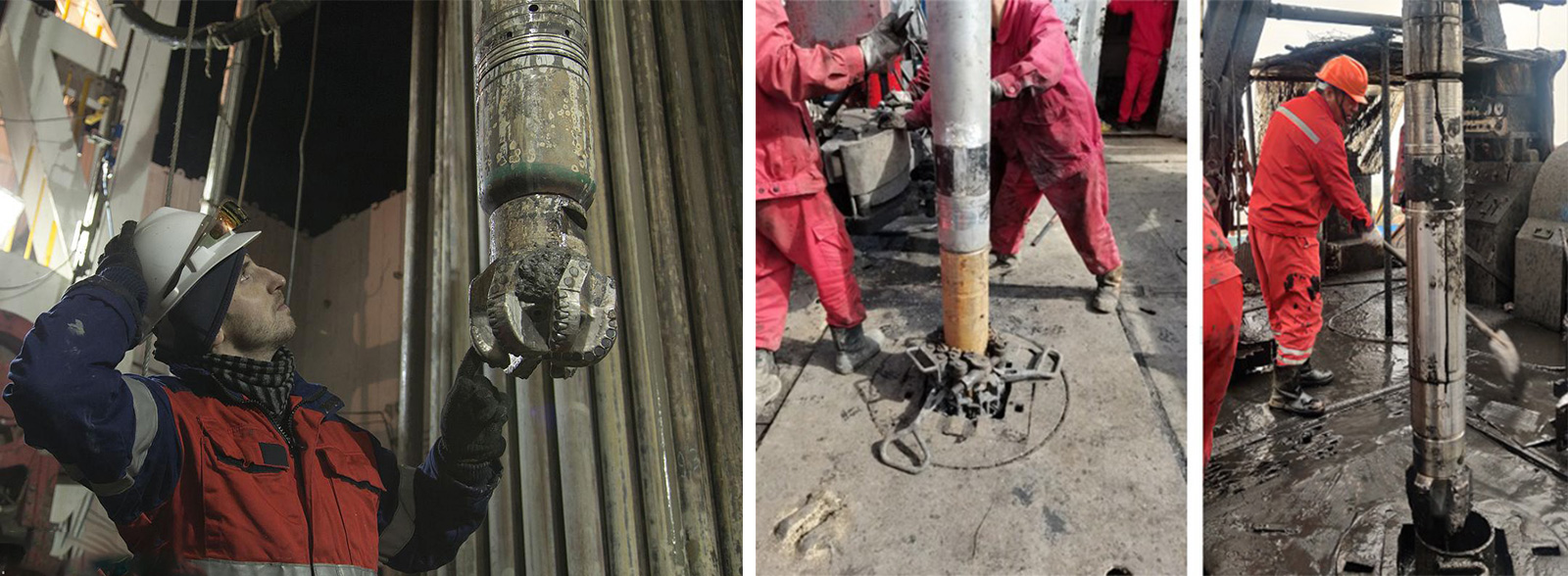

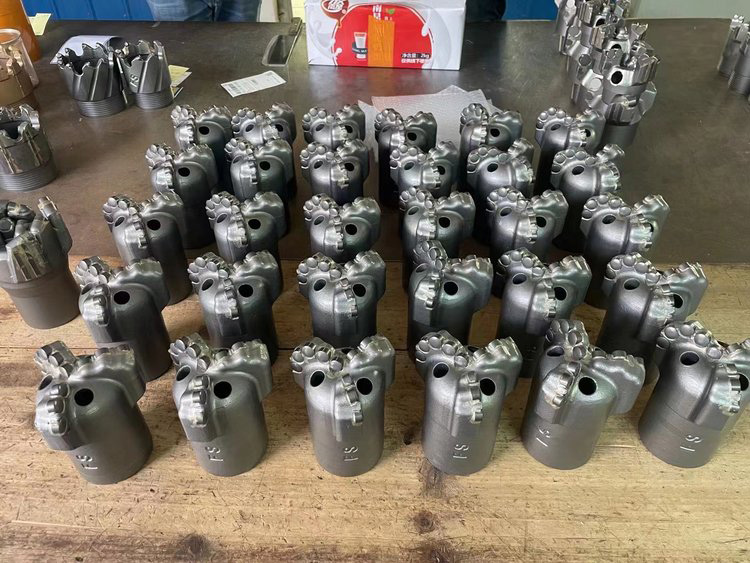

La broca es una de las herramientas más importantes para la perforación petrolera. La adaptación de la broca a las propiedades de la roca y su calidad desempeñan un papel muy importante en la selección de la tecnología de perforación, especialmente en lo que respecta a la calidad, la velocidad y el coste de la perforación. La broca PDC es una herramienta de perforación de rocas muy utilizada en la industria actual de exploración y desarrollo de petróleo y gas. Mejora eficazmente la herramienta mecánica de perforación y acorta el ciclo de perforación.
• Extracción de petróleo, gas y carbón: las brocas desempeñan un papel importante en la extracción de petróleo, gas y carbón. Su alta dureza, resistencia al desgaste y resistencia a la compresión hacen que la broca de diamante sea eficaz para triturar la roca en el fondo del agujero, lo que la hace adecuada para perforar todo tipo de rocas duras.
• Exploración geológica: en el campo de la exploración geológica, las brocas se utilizan para obtener muestras de formaciones rocosas subterráneas, lo que ayuda a los científicos e investigadores a comprender la estructura y composición de las formaciones.
• Construcción de túneles: en la construcción de túneles, la broca es capaz de hacer frente a todo tipo de rocas duras, lo que garantiza el buen progreso de la excavación del túnel.
• Industria minera: en el campo de la minería, las brocas se utilizan para extraer mineral de hierro, mineral de oro y otros depósitos metálicos, y se caracterizan por su alta eficiencia y resistencia al desgaste.
• Industria de la construcción: en la industria de la construcción, las brocas se utilizan para perforar y cortar, son adecuadas para materiales duros como el hormigón y la roca, y se utilizan ampliamente en ingeniería de cimentación y refuerzo estructural.
| Formtion Hardness | Rock Stratum | Abrasiveness | Bit MatrixSeries | ||||||||||
| HRC55 | HRC 45-50 |
HRC40-45 | HRC35-40 | HRC30-35 | HRC 25-30 |
HRC 20-25 |
HRC 15-20 |
HRC 10-15 |
HRC 5-10 |
HRC 3-5 |
|||
| F0 | F1 | F2 | F4 | F6 | F8 | F10 | F12 | F14 | F16 | F18 | |||
| Soft | Clay,Shale,Very Soft Sandstone,Peat,Argllaceous Rock,Volcanic Rock,Tuff,etc | High | ● | ● | ● | ● | |||||||
| Medium | ● | ● | ● | ● | |||||||||
| Low | ● | ● | ● | ||||||||||
| Medium Hard | Lumestone,Rhyolite,Andesite,Marble,Hard Sandstone,Limonite,Muscovite,Schist,etc | High | ● | ● | ● | ● | ● | ● | |||||
| Medium | ● | ● | ● | ● | |||||||||
| Low | ● | ● | ● | ● | |||||||||
| Hard | Basalt,Gneiss,Granodiorite,Hornstone,Pegmatite Diabase,etc | High | ● | ● | ● | ● | ● | ||||||
| Medium | ● | ● | ● | ● | |||||||||
| Low | ● | ● | ● | ● | |||||||||
| Super Hard | Hard Granite,Breccia,Quartzite,Hard Slate,Rhyolite,etc. | High | ● | ● | ● | ● | |||||||
| Medium | ● | ● | ● | ● | |||||||||
| Low | ● | ● | ● | ||||||||||
|
Reference for Selection of Diamond Bit Face |
||
|
Shape of Diamond Bit Face |
Characteristics and Adaptability |
|
|
Semicircle |
|
Suitable for hard rock.Increasing the amount of diamondon the bit face,he driling efficiency is high. |
|
Circular Arc |
|
Suitable for medium-hard rock.The diamondon the bit face is well distributed and can adapt to a little broken and loose |
|
Flat |
|
For impregnated diamond bits.Suitable for all kinds of hardnes and abrasive strata. |
|
Bottom Discharge |
|
Suitable for sedmentary rocks,metamorphic rocks and other strata with more powdered ore.High coring rate can be achieved |
|
Stepped |
|
Suitable for medium-hard rock,broken rock,broken and complete staggered rock.Hole unloading can be prevented. |
|
Coned |
|
Suitable for soft to medium-hard rock formations.Faster drilling speed and higher strength. |
|
Serrated |
|
Suitable for hard dense rock formations.The drillingefficiency is high. |
|
Staggered Concentric |
|
Suitable for hard dense rock formations.High drilling speed at low pressure. |
|
Gear Shape |
|
Suitable for hard dense rock formations.The drillingefficiency is high. |

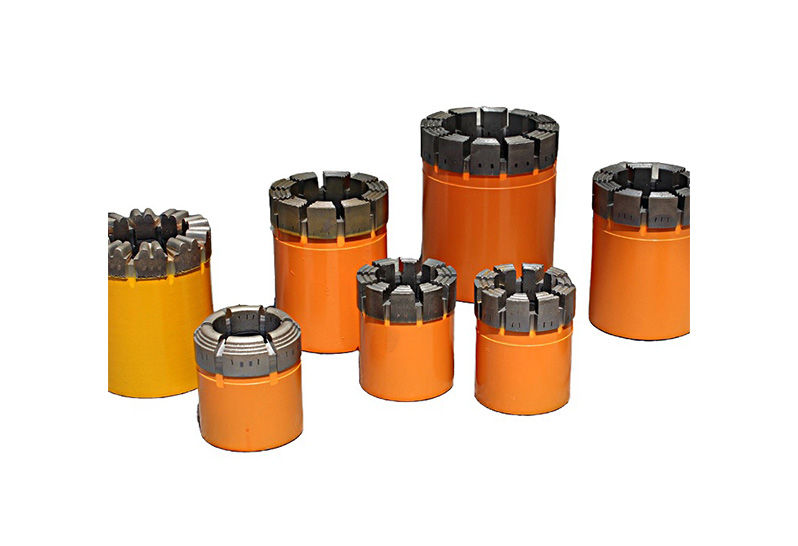

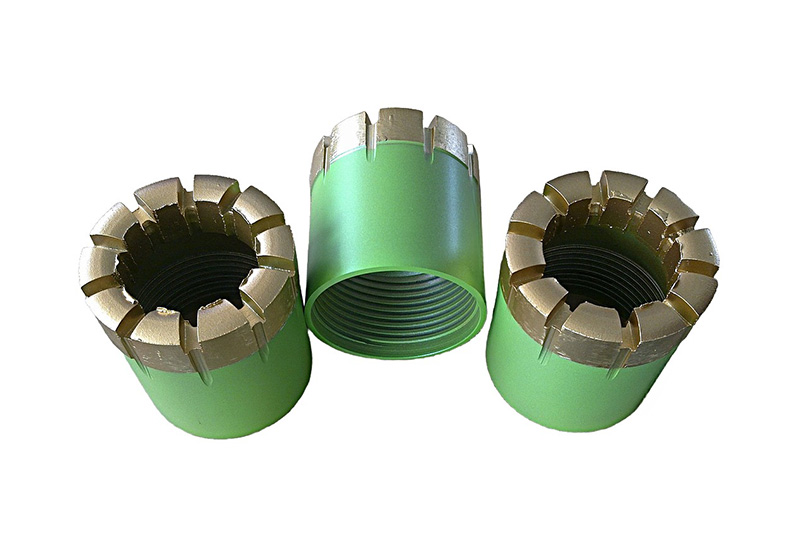

| Model | Drill Bit | Drill pipe | Drilling depth | ||
| O.D.(mm) | I.D.(mm) | OD | ID | ||
| mm | mm | mm | mm | m | |
| BTW | φ59.56/42.35 | φ59.95 | φ56.3 | Φ48 | 1000 |
| NTW | φ75.31/Φ56.35 | φ75.7 | φ73.3 | φ64 | 900 |
| HTW | φ95.57/71.35 | φ96.09 | φ91.3 | Φ81 | 800 |
| AQ | φ47.63/Φ26.97 | φ48.01 | φ44.5 | φ34.9 | 1000 |
| BQ | φ59.56/φ36.4 | φ59.95 | φ55.6 | φ46 | 1200 |
| NQ | φ75.31/Φ47.6 | φ75.7 | φ69.9 | φ60.3 | 1800 |
| HQ | φ95.57/Φ63.5 | φ96.09 | 中88.9 | Φ77.8 | 1800 |
| PQ | Φ122.05/Φ85 | φ122.65 | φ114.3 | Φ103.2 | 1600 |
