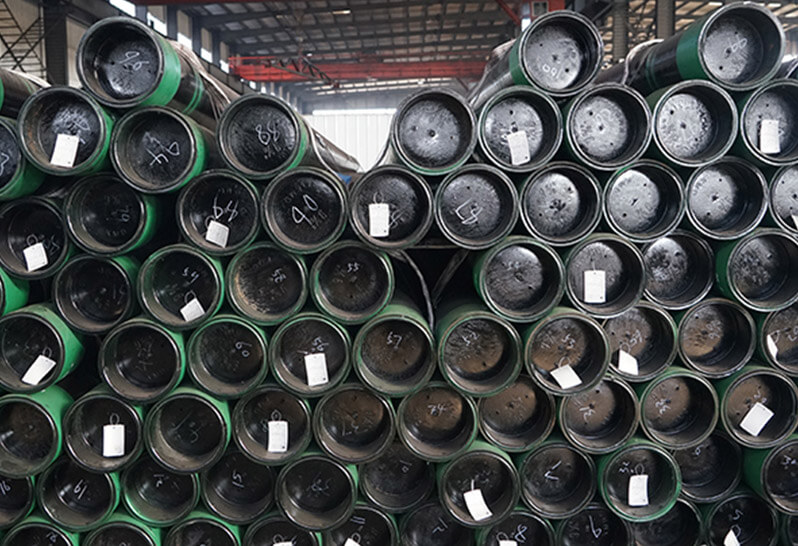

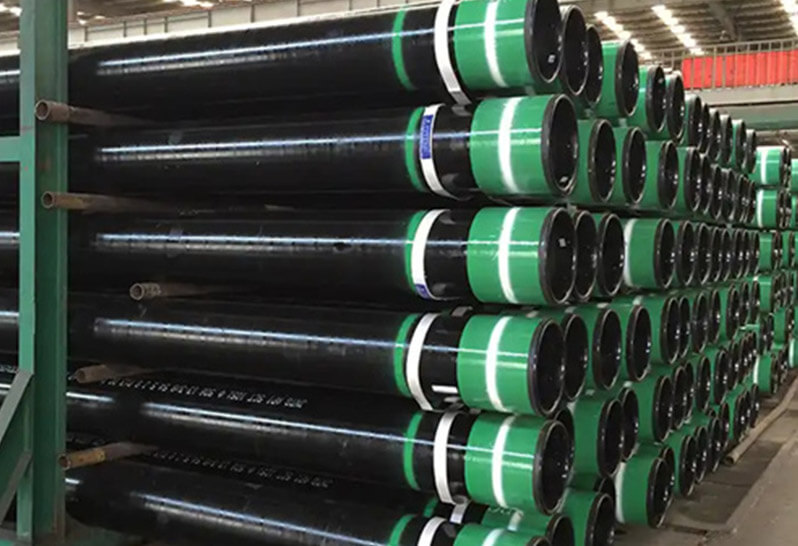

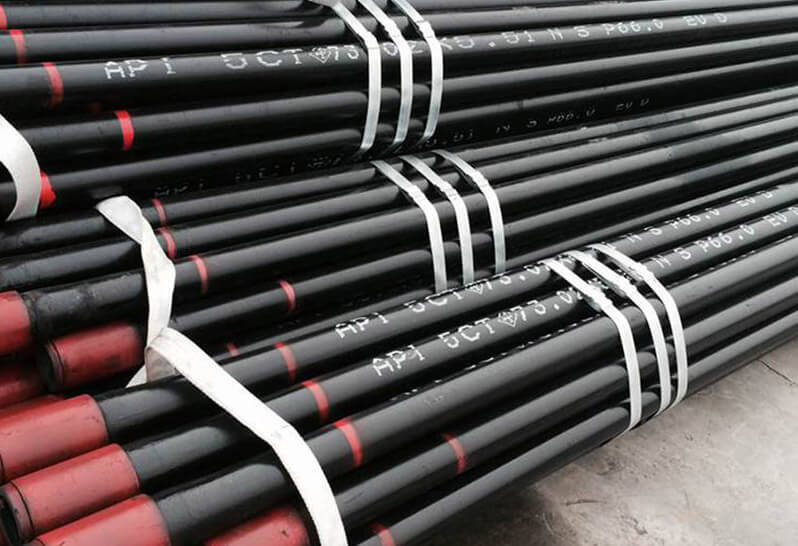

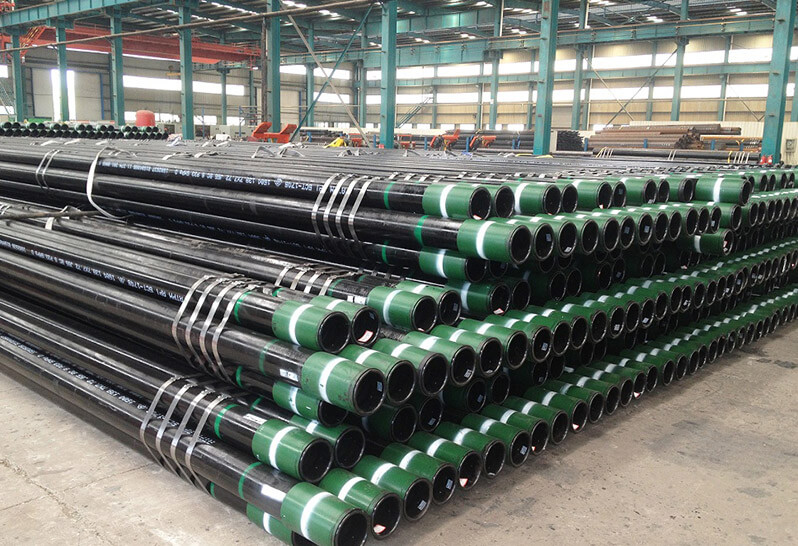

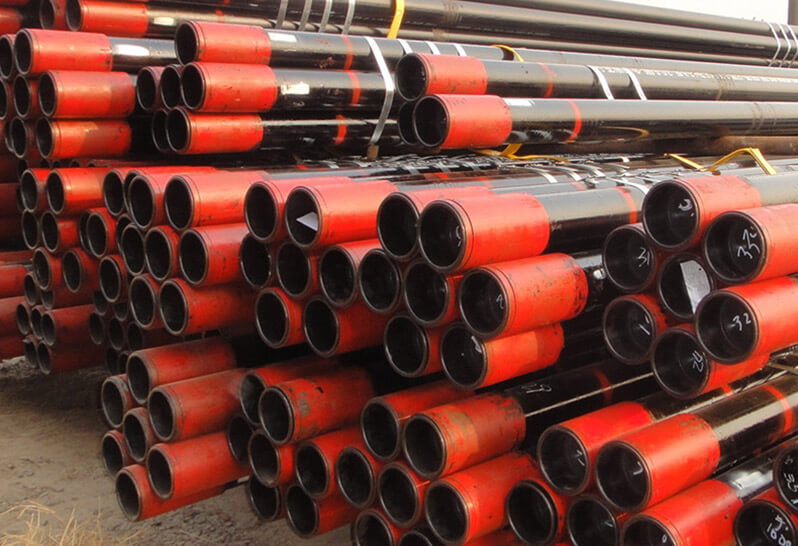

Tipo: Revestimiento para petróleo
Calidad del acero: ST37/ST45/ST52/25Mn/27SiMn/E355/SAE1026/STKM13C
Espesor de pared: 5-16 mm o personalizado
Longitud: 5,8 m, 6-12 m o según se requiera
Diámetro exterior del tubo: 114,3 mm-508 mm o personalizado
Los tubos para petróleo se utilizan principalmente para la perforación de pozos de petróleo y gas y para el transporte de petróleo y gas. Incluyen tubos de perforación de petróleo, revestimientos de petróleo y tubos de bombeo. Los tubos de perforación de petróleo se utilizan principalmente para conectar collares de perforación y brocas y transmitir la potencia de perforación. Las tuberías de revestimiento de petróleo se utilizan principalmente para sostener el pozo durante y después de la perforación, con el fin de garantizar el funcionamiento normal del proceso de perforación y de todo el pozo una vez completado. Las tuberías de bombeo transportan principalmente el petróleo y el gas desde el fondo del pozo hasta la superficie.
Las tuberías de revestimiento son el elemento vital que mantiene en funcionamiento los pozos petrolíferos. Debido a las diferentes condiciones geológicas, el estado de tensión en el fondo del pozo es complejo, y la acción combinada de la tensión de tracción, compresión, flexión y torsión actúa sobre el cuerpo de la tubería, lo que plantea requisitos más exigentes para la calidad de la propia tubería de revestimiento. Si la tubería de revestimiento se daña por alguna razón, puede provocar una reducción de la producción de todo el pozo, o incluso su desguace.
Según la resistencia del acero, la tubería de revestimiento se puede dividir en diferentes grados de acero, a saber, J55, K55, N80, L80, C90, T95, P110, Q125, V150, etc. Las condiciones y la profundidad del pozo son diferentes, y el grado de acero utilizado también lo es. En entornos corrosivos, la tubería de revestimiento también debe ser resistente a la corrosión. En lugares con condiciones geológicas complejas, la tubería de revestimiento también debe tener propiedades anticolapso.

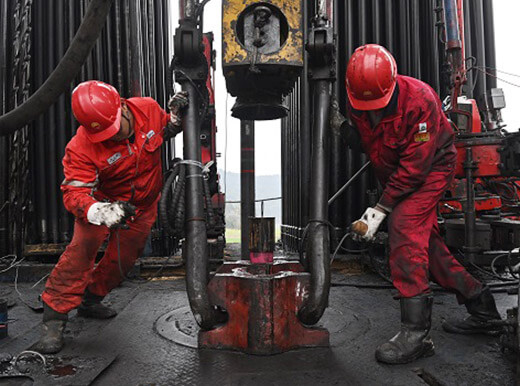

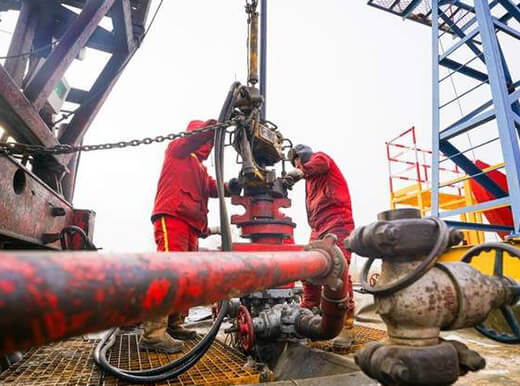

• Operaciones de perforación: la tubería de revestimiento se instala en pozos de petróleo o gas natural, lo que permite mantener eficazmente la integridad de la estructura del pozo, evitar el colapso del mismo y aislar los fluidos en diferentes formaciones para evitar interferencias mutuas.
• Operaciones de producción: en el proceso de producción, la tubería de revestimiento desempeña un papel en el control del transporte de fluidos, garantizando que el petróleo y el gas puedan transportarse según la ruta predeterminada y, debido a su buen rendimiento de sellado, puede prevenir eficazmente las fugas de fluidos y garantizar la seguridad de la producción.
• Operación de transporte: en el proceso de transporte a larga distancia de petróleo y gas natural, la tubería de revestimiento, como principal tubería de transporte, puede soportar altas presiones y temperaturas para garantizar la continuidad y la estabilidad del transporte. Además, la tubería de revestimiento también puede reducir la pérdida de calor y mantener la temperatura de transporte mediante el trazado térmico.
• Aplicaciones en entornos especiales: en entornos de frío extremo, como las regiones polares, la tubería de revestimiento debe tener una buena resistencia a bajas temperaturas para evitar fracturas por fragilidad causadas por el frío; en el entorno marino, es necesario que tenga una buena resistencia a la corrosión.
|
API series: casing
|
|||||||||||
|
specifications
|
Steel grade
|
Execution standards | |||||||||
| outside diameter mm(in) |
wall thickness （mm） |
weight kg/m |
H40 | J55、K55 | M65 | L80、C95 | N80 | C90、T95 | P110 | Q125 | |
| 1类、Q | |||||||||||
| 114.3 (4-1/2) |
5.21 | 14.14 | P/S | P/S | P/S | API 5CT-2005 | |||||
| 5.69 | 15.63 | P/S/B | P/S/B | ||||||||
| 6.35 | 17.26 | P/S/L/B | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | ||||
| 7.37 | 20.09 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 8.56 | 22.47 | P/L/B | P/L/B | ||||||||
| 127.00 (5) |
5.59 | 17.11 | P/S | P/S | |||||||
| 6.43 | 19.35 | P/S/L/B | P/S/L/B | ||||||||
| 7.52 | 22.32 | P/S/L/B/E | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 9.19 | 26.79 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 11.1 | 31.85 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | ||||
| 12.14 | 34.53 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 12.7 | 35.86 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 139.7 (5-1/2) |
6.2 | 20.83 | P/S | P/S | P/S | ||||||
| 6.98 | 23.07 | P/S/L/B/E | P/S/L/B | ||||||||
| 7.72 | 25.3 | P/S/L/B/E | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 9.17 | 29.76 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 10.54 | 34.23 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 12.7 | 39.88 | P | |||||||||
| 14.27 | 44.2 | P | |||||||||
| 15.88 | 48.51 | P | |||||||||
| 17.45 | 52.53 | P | |||||||||
| 19.05 | 56.55 | P | |||||||||
| 20.62 | 60.27 | P | |||||||||
| 22.22 | 61.14 | P | |||||||||
| 168.28 (6-5/8) |
7.32 | 29.76 | P/S | P/S/L/B | P/S/L/B | ||||||
| 8.94 | 35.72 | P/S/L/B/E | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 10.59 | 41.67 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 12.06 | 47.62 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 177.80(7) | 5.87 | 25.3 | P/S | ||||||||
| 6.91 | 29.76 | P/S | P/S | P/S | |||||||
| 8.05 | 34.23 | P/S/L/B/E | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 9.19 | 38.69 | P/S/L/B/E | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 10.36 | 43.16 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 11.51 | 47.62 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 12.65 | 52.09 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 13.72 | 56.55 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 15.88 | 63.54 | P | |||||||||
| 17.45 | 69.05 | P | |||||||||
| 19.05 | 74.56 | P | |||||||||
| 20.62 | 79.77 | P | |||||||||
| 22.22 | 84.97 | P | |||||||||
| 193.68 (7-5/8) |
7.62 | 35.72 | P/S | ||||||||
| 8.33 | 39.29 | P/S/L/B/E | P/S/L/B | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 9.52 | 44.2 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 10.92 | 50.15 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 12.7 | 58.04 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 14.27 | 63.69 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 15.11 | 67.41 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 15.88 | 70.09 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 17.45 | 76.19 | P | |||||||||
| 19.05 | 82.3 | P | |||||||||
| 196.85 | 15.11 | 68.6 | P | P | P | P | P | ||||
| (7-3/4) | |||||||||||
| 219.08 (8-5/8) |
6.71 | 35.72 | P/S | P/S | |||||||
| 7.72 | 41.67 | P/S | P/S | ||||||||
| 8.94 | 47.62 | P/S | P/S/L/B/E | P/S/L/B | |||||||
| 10.16 | 53.57 | P/S/L/B/E | P/S/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 11.43 | 59.53 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 12.7 | 65.48 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||||
| 14.15 | 72.92 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 244.48 (9-5/8) |
7.92 | 48.07 | P/S | ||||||||
| 8.94 | 53.57 | P/S | P/S/L/B | P/S/L/B | |||||||
| 10.03 | 59.53 | P/S/L/B/E | P/S/L/B | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 11.05 | 64.73 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 11.99 | 69.94 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 13.84 | 79.62 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 15.11 | 86.91 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 15.47 | 88.4 | P | |||||||||
| 17.07 | 96.58 | P | |||||||||
| 18.64 | 104.62 | P | |||||||||
| 20.24 | 112.5 | P | |||||||||
| 273.05 (10-3/4) |
7.09 | 48.74 | P/S | ||||||||
| 8.89 | 60.27 | P/S | P/S/B | P/S/B | |||||||
| 10.16 | 67.71 | P/S/B/E | P/S/B | ||||||||
| 11.43 | 75.9 | P/S/B/E | P/S/B | P/S/B/E | P/S/B/E | P/S/B/E | P/S/B/E | ||||
| 12.57 | 82.59 | P/S/B | P/S/B/E | P/S/B/E | P/S/B/E | P/S/B/E | |||||
| 13.84 | 90.33 | P/S/B/E | P/S/B/E | P/S/B/E | |||||||
| 15.11 | 97.77 | P/S/B | P/S/B | P/S/B | |||||||
| 17.07 | 108.93 | P | |||||||||
| 18.64 | 117.86 | P | |||||||||
| 20.24 | 126.94 | P | |||||||||
| 298.45 (11-3/4) |
8.46 | 62.5 | P/S | ||||||||
| 9.53 | 69.94 | P/S/B | P/S/B | ||||||||
| 11.05 | 80.36 | P/S/B | P/S/B | ||||||||
| 12.42 | 89.29 | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | |||
| 13.56 | 96.73 | P | P | P | P | P | |||||
| 14.78 | 105.66 | P | P | P | P | P | |||||
| 339.72 (13-3/8) |
8.38 | 71.43 | P/S | ||||||||
| 9.65 | 81.1 | P/S/B | P/S/B | ||||||||
| 10.92 | 90.78 | P/S/B | P/S/B | ||||||||
| 12.19 | 101.19 | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | ||||
| 13.06 | 107.15 | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | |||||
| 406.4 16 |
9.53 | 96.73 | P/S | ||||||||
| 11.13 | 111.61 | P/S/B | P/S/B | ||||||||
| 12.57 | 125.01 | P/S/B | P/S/B | ||||||||
| 16.66 | 162.21 | P | P | P | P | P | |||||
| 473.08 (18-5/8) |
11.05 | 130.21 | P/S | P/S/B | P/S/B | ||||||
| 508 20 |
11.13 | 139.89 | P/S/L | P/S/L/B | P/S/L/B | ||||||
| 12.7 | 158.49 | P/S/L/B | P/S/L/B | ||||||||
| 16.13 | 197.93 | P/S/L/B | |||||||||
